Cerraduras de marco (juego de 8)

Los Endless Frame Locks son el eslabón perdido para desbloquear el máximo rendimiento de sus marcos de montura 165. Diseñados específicamente para las ranuras de montaje laterales en todos los cuadros Endless 165 , nuestros Frame Locks, pendientes de patente, minimizan el juego no deseado en la unión atornillada del cuadro y el maletero y, al mismo tiempo, mejoran el acoplamiento mecánico entre el cuadro y el maletero.

Esta parte fue diseñada para evitar que 165 cuadros se muevan cuando se los somete a un patinaje intenso o abusivo.  Si tiene dificultades para mantener sus marcos asegurados en su lugar, o siempre ha deseado que hubiera un único orificio perfectamente centrado para montar sus marcos, esta es su solución.

Inserte estas piezas en las ranuras de montaje delanteras y traseras desde el interior del marco en lugar de las arandelas estándar. El perno de montaje del marco pasa a través del orificio en el bloqueo del marco.

Obtenga más información sobre por qué los Frame Locks son superiores a las arandelas estándar.

Estabilidad absoluta del marco : los bloqueos del marco restringen el movimiento del marco al asegurar los pernos de montaje del marco en una posición fija. Se minimiza considerablemente el juego habitual en las ranuras de montaje del marco .

Protección contra cambios de bastidor : El bloqueo del bastidor evita grandes desplazamientos del bastidor si los pernos de montaje se aflojan ligeramente debido a un uso riguroso o un mantenimiento descuidado. Convierten la junta de fricción habitual en una que coloca más apropiadamente el perno en corte y tensión.

Alineación de precisión : Un único orificio pasante con tolerancias estrictas en cada bloqueo del marco garantiza un posicionamiento/alineación lateral y angular precisos del marco.

Fuerza de sujeción superior : la fuerza de sujeción del perno de montaje se distribuye sobre una superficie mayor, lo que reduce la deflexión del marco bajo carga en la base y mejora el acoplamiento del marco al maletero.  Esto se traduce directamente en una mejor transferencia de potencia, capacidad de respuesta y estabilidad al saltar.

Características

Las cerraduras de marco centradas tienen un orificio centrado.

Los bloqueos del marco desplazado proporcionan un orificio desplazado para el posicionamiento del marco desplazado lateralmente.

Se puede utilizar una combinación de piezas centradas y desplazadas para lograr un desplazamiento angular de alineación de 0,7 grados. O se pueden usar dos bloqueos de marco desplazados en direcciones opuestas para lograr un desplazamiento angular de 1,4 grados.

Se incluye un juego de cerraduras de marco centradas conlos marcos Endless Swan.

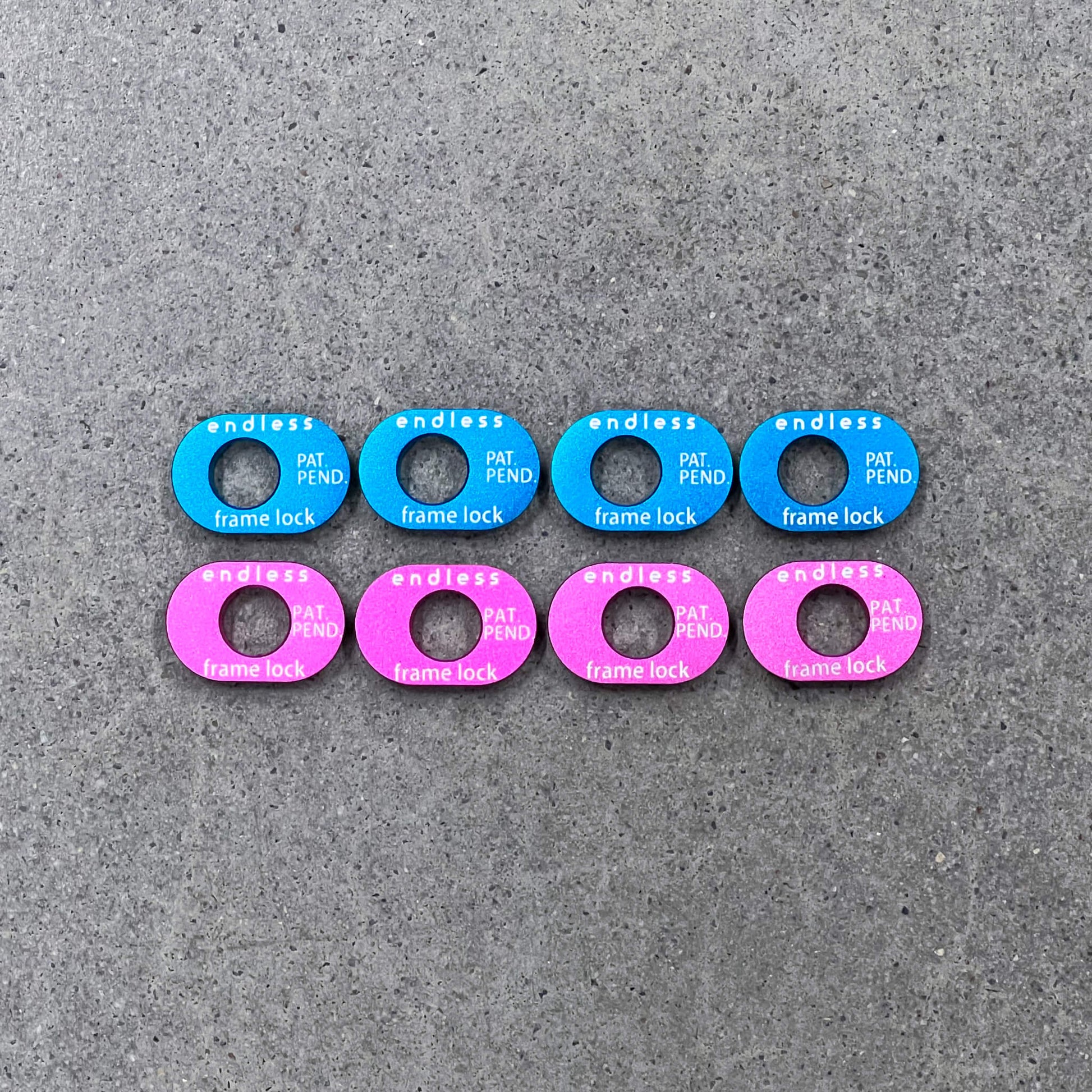

• El juego incluye:
• 4x bloqueo de marco centrado (rosa)
• 4x bloqueo de marco desplazado (azul)
• desplazamiento lateral de 2 mm
• Desplazamiento angular = 0,7 grados (rosa + azul), 1,4 grados (2x azul)
• Acepta pernos de marco de 5/16", 8 mm o 6 mm
• Compatible con todos los cuadros Endless 165
• Requisitos de ajuste para marcos de terceros:
• Tamaño mínimo de ranura: 8,5 x 16 mm
• Distancia mínima entre bridas: 15,5 x 23 mm
• Mecanizado por CNC a partir de aluminio 6061-T6
• Peso = 1,1 gramos cada uno
• Diseño pendiente de patente

La tecnología Frame Lock puede tener licencia de Endless Blading LLC. Por favor envíenos un correo electrónico para preguntar. Copiar nuestra propiedad intelectual y nuestros productos protegidos por patentes es un robo.
